Trailles de transport à lames éoliennes (WBTTS) et remorques de transport de lame télescopique (TBTTS): conception, fonction, portée et précautions
Trailer à lame à vent également nommée remorque télescopique, remorque extensible, cela peut être personnalisé de 4 essieu à 7 .
Supssion: suspension à ressort, suspension aérienne, suspension hydraulique
1. Présentation :
Le transport de lames d'éoliennes massives (dépassant souvent des 70-80} de longueur), des installations de fabrication aux sites d'installation souvent éloignés et difficiles, est un défi logistique critique dans l'industrie de l'énergie éolienne . des remorques spécialisées des bandes-annonces de transport de lieux de transport à lambe (2}} et les pêcheurs de transport de lampes à lambe conventionnels (WBTTS) et plus de traces de trappes à lambe plus avancées) et plus de télescopiques) et plus de traces de trappes à linge conventionnelles (WBTTS) et plus de tracers de traces de trappes. (Tbtts) .
2. conception et fonction:
a) Trailles de transport à lame éolienne conventionnelles (WBTTS):
Conception:
Configuration multi-axe:
Typiquement 6-9+ essieux avec des suspensions robustes (souvent hydraulique ou air) pour distribuer le poids massif (lame + la bande-annonce=40+ tonnes) .
Berceaux / supports spécialisés:
Des berceaux articulés et réglables montés sur le pont de la bande-annonce . ceux-ci se conforment précisément à la forme complexe du profil aérodynamique de la lame sur toute sa longueur, fournissant même le support et la prévention des points de contrainte ou des dégâts .
Systèmes de direction:
Direction complexe à plusieurs axes (souvent hydraulique ou électronique) . Les essieux arrière divulguent en opposition avec le tracteur ("Steer Crab") ou indépendamment pour naviguer sur les courbes et les coins serrés sans la lame frappant les obstacles ou la remorque "Off-Tracking" excessivement .
Réglage de la hauteur et de la largeur:
Systèmes hydrauliques pour abaisser la remorque / charge pour les ponts ou obstacles bas et parfois pour ajuster la largeur pour les passages étroits .
Col de cygne / Dolly:
Point de connexion robuste à l'unité de tracteur, souvent avec ses propres capacités de direction .
Systèmes de sécurité:
Éclairage étendu, drapeaux, panneaux d'avertissement et escorte souvent des véhicules . Points d'attachement sécurisés .

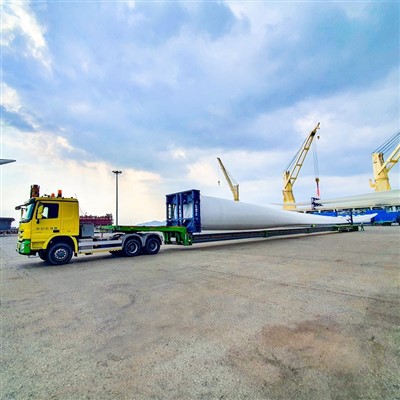

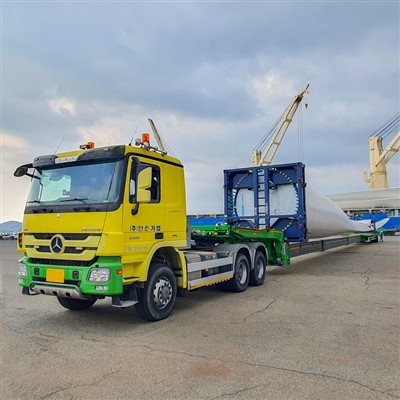

Cette bande-annonce de 7 essieux à vent est personnalisée .
Le premier essieu peut être soulevé avec hydraulique
Tous font une suspension aérienne
Essieu orientable facile pour la direction
Fonction: Pour transporter en toute sécurité une lame d'éoliennes monolithique à horizontalement . la bande-annonce manœuvrer la lame à travers des routes complexes (routes, ponts, ronds-roues) en ajustant la hauteur de l'essieu, les angles de direction et parfois le tangage de la lame relative à la bande-annonce .}
Conception (bâtiment sur la remorque à lame à vent, remorque télescopique:
Cadre télescopique: l'innovation de base . Le cadre de bande-annonce lui-même se compose de plusieurs sections imbriquées lourdes qui peuvent s'étendre et se rétracter longitudinalement .
Système de support de lame intégré: Les berceaux de lame sont montés sur les sections de trame télescopique . à mesure que le cadre s'étend / se rétracte, la distance entre les berceaux de support change en conséquence .
Agtuation hydraulique puissante: des cylindres hydrauliques robustes contrôlés à partir du tracteur ou d'une unité de puissance montée sur bande remorque étendent et rétractent les sections de trame . Mécanismes de verrouillage sophistiqués Secure Sections en position .
Direction et suspension améliorées: similaire à WBTTS mais conçue pour gérer la longueur variable et les changements de distribution de poids pendant le télescopage .
Système de contrôle: Unité de contrôle électronique (ECU) Gestion de l'extension / rétraction, verrouillage et souvent intégré aux commandes de direction / suspension .
Col de cygne avec 2 cylindres, direction automatique
Suspension aérienne
Fonction:
Mode de transport:
Cadre rétracté, rapprochant les berceaux de support . Cela raccourcit considérablement la longueur globale de la bande-annonce + la longueur de la lame, rendant le transport à travers des infrastructures serrées (villes, routes étroites, virages tranchants) largement plus facile et plus sûr .
Mode de déploiement: En atteignant un emplacement approprié (e . g ., près de la base de la turbine, une zone de mise en scène ou un port pour les lames offshore), le cadre est hydrauliquement étendu à sa longueur opérationnelle complète . Cet reposant les craquettes aux points de soutien optimaux corrects le long de la traction complète..
Manoeur: améliore principalement la manœuvre dans les espaces confinés pendant le transport en réduisant la durée effective . Les fonctions de direction restent cruciales pour naviguer sur la route .
Cette distance de charge de chargement de remorque de lame de vent est de 62 mètres
Peut être facile à charger la lame de vent de 90 m et une tournure facile pour le grand cercle, réduisez le tour de tour avec une direction hydraulique, la direction automatique .
Étendue d'utilisation (application):
Remorque de lame éolienne conventionnelle
Transport des pales d'éoliennes de longueur standard (jusqu'à ~ 80 m, contraintes par les limites d'infrastructure) .
Itinéraires avec un dégagement suffisant (largeur, hauteur, rayon de virage) pour accueillir la combinaison de lame / bande-annonce pleine longueur, même si le complexe .
Projets où les défis logistiques peuvent être gérés avec des enquêtes sur les routes, des modifications des infrastructures (enlevant temporairement des signes, barrières) et des escortes policières .
Transport à la lame onshore et offshore (au port) .
Remorque télescopique télescopique, remorque d'éoliennes
Transport des lames ultra-longues (souvent> 80 m, jusqu'à 100m +) où le transport conventionnel avec toute la longueur est physiquement impossible ou prohibitif en raison des contraintes d'infrastructure .
Navigation de routes avec des défis extrêmes:
Des routes très étroites, des zones urbaines serrées, des intersections complexes avec un espace de virage limité, un terrain montagneux avec des lacets .
Réduisant considérablement la complexité logistique:
Minimiser ou éliminer le besoin de modifications coûteuses et perturbatrices des infrastructures (élargissement des routes, armature du pont, retrait des obstacles) .
Améliorer la sécurité:
Risque réduit d'obstacles de frappe de lame / remorque ou de la circulation en raison de la longueur de transport plus courte .
Logistique offshore:
Potentiellement permettre une manipulation plus facile des lames plus longues dans les zones de port congestionnées avant de se charger sur des navires d'installation .
À côté de la Chine, le transporteur lourd fabrique également le soulève de lame, l'adaptateur de lame pour une autre solutions pour les éoliennes .
Trailles de transport à lames éoliennes (WBTTS)sont des solutions d'ingénierie hautement spécialisées essentielles pour le déploiement de l'énergie éolienne . WBTTS conventionnelle gèrent les lames standard à travers des itinéraires complexes en utilisant des remorques de transport de lame (TBTT) représentent un avancement significatif, spécifique Les transit . Bien que les TBTS offrent d'immenses avantages pour accéder aux sites difficiles et permettre des turbines plus grandes, ils introduisent une complexité supplémentaire et exigent une adhésion encore plus stricte aux protocoles de sécurité, en particulier pendant les opérations de télescopage et la vérification de verrouillage . Planification minutieuse, l'opération d'experts et le transport de réduction sur le perfection Lames en utilisant l'un ou l'autre type de bande-annonce .
